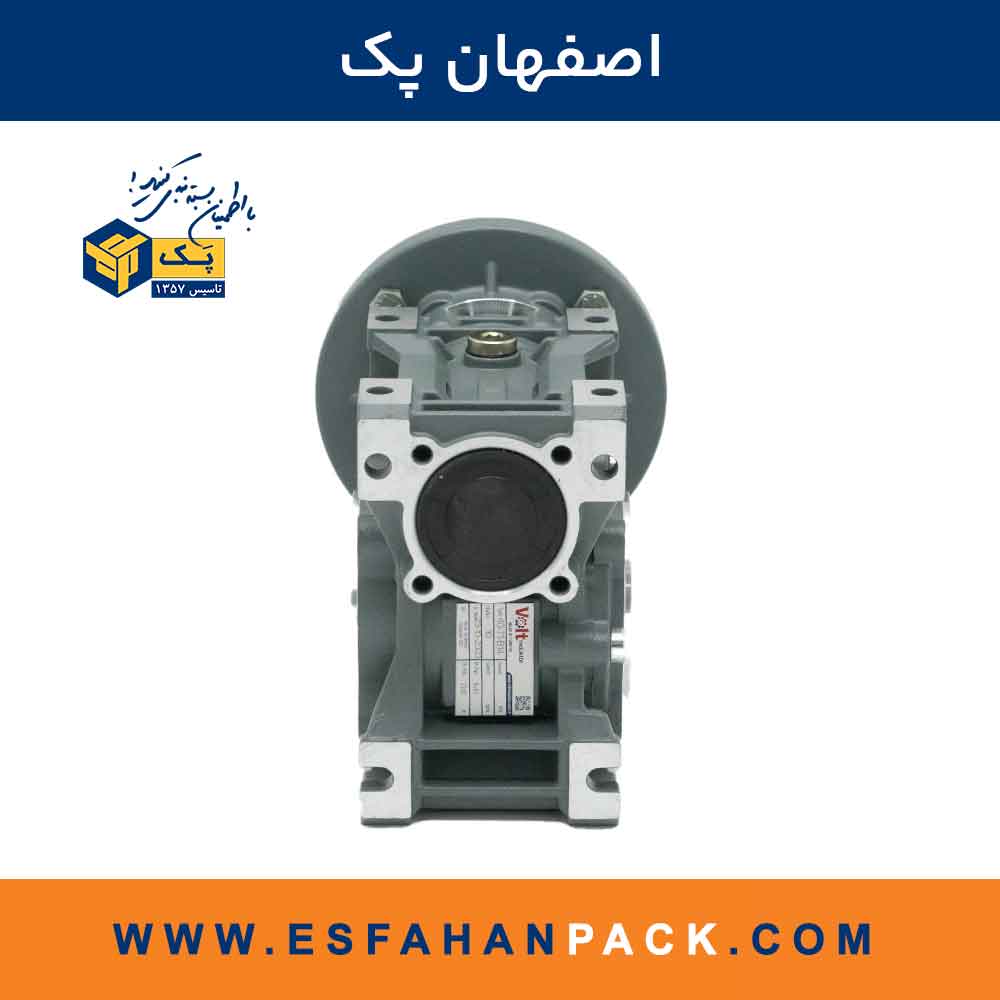

معرفی گیربکس کتابی ترک VOLT تیپ 40 Ratio 10 با فلنچ 71B14
گیربکس کتابی ترک VOLT تیپ 40 با نسبت تبدیل 10 به 1 و فلنچ استاندارد 71B14 برای ماشین سازانی طراحی شده که به ترکیب سرعت خروجی متعادل، گشتاور قابل اتکا و نصب ساده نیاز دارند. این مدل با قطر فلنچ 105 میلی متر، شافت ورودی 14 میلی متر و شافت خروجی 18 میلی متر عرضه می شود و به لطف بدنه کتابی، نویز پایین و ابعاد جمع و جور، جانمایی آن در شاسی های فشرده و کابینت های صنعتی بسیار راحت است. سازگاری مستقیم با موتور فریم 71 سبب می شود زمان مونتاژ کاهش یابد و هزینه قطعات واسط کمتر شود.
مشخصات فنی کلیدی
- برند و کشور سازنده: VOLT ترک
- تیپ بدنه: 40 کتابی
- نسبت تبدیل: 10 به 1
- نوع اتصال موتور: فلنچ 71B14
- قطر فلنچ: 105 میلی متر
- قطر شافت ورودی: 14 میلی متر
- قطر شافت خروجی: 18 میلی متر
- آرایش نصب: افقی و عمودی با قابلیت چند جهته
- گروه کاری پیشنهادی: انتقال قدرت سبک تا متوسط با نیاز به سرعت یکنواخت
این ترکیب مشخصات باعث می شود گیربکس با طیف وسیعی از کوپلینگ ها و یاتاقان های استاندارد سازگار باشد و در پروژه های مختلف به سرعت راه اندازی شود.
چرا نسبت تبدیل 10 انتخاب مناسبی است
نسبت 10 به 1 یعنی دور خروجی یک دهم دور ورودی خواهد بود. اگر موتور شما 1400 دور در دقیقه باشد، خروجی حدود 140 دور در دقیقه می شود. برای موتور 2800 دور در دقیقه، خروجی نزدیک 280 دور در دقیقه خواهد بود. این بازه سرعت برای نوار نقاله های سبک تا متوسط، دستگاه های لیبل زن، جت پرینتر، مکانیزم های تغذیه قطعات و درایو های دمپر که به حرکت یکنواخت نیاز دارند بسیار کاربردی است. نسبت 10 علاوه بر حفظ پاسخ سریع سیستم، گشتاور خروجی را به میزان کافی افزایش می دهد تا راه اندازی نرم و کنترل بهتر بار فراهم شود.
مزیت های کلیدی برای طراح و بهره بردار
- کوپل مستقیم با موتور فریم 71 از طریق فلنچ 71B14 و حذف نیاز به آداپتور های پیچیده
- ابعاد فشرده و وزن مناسب که نصب در فضا های محدود را ساده می کند
- نویز و لرزش پایین مناسب برای خطوط پیوسته و محیط های نزدیک به اپراتور
- سرویس پذیری راحت با دسترسی ساده به سطح روغن، کاسه نمد و پیچ های فلنچ
- سازگاری با قطعات استاندارد به خاطر ورودی 14 و خروجی 18 میلی متر
- هزینه مالکیت منطقی به دلیل دوام مناسب، برنامه سرویس قابل پیش بینی و مصرف انرژی متعادل
کاربرد های پیشنهادی
- نوار نقاله های بسته بندی، سورتینگ سبک و انتقال کارتن
- دستگاه های شرینگ، استرچ و فیدر های ورودی خط تولید با بار یکنواخت
- لیبل زن، چاپ حرارتی و جت پرینتر با نیاز به همزمان سازی حرکت
- عملگر های دمپر و ولو در تاسیسات صنعتی با سیکل های منظم
- بالابر های سبک با بار کنترل شده و نیاز به سرعت متوسط
- مکانیزم های مونتاژ نیمه خودکار و میز های گردان با حرکت یکنواخت
راهنمای انتخاب و سایزینگ
برای انتخاب دقیق گیربکس کتابی ترک VOLT تیپ 40 با Ratio 10 و فلنچ 71B14 این مراحل را دنبال کنید:
- دور خروجی هدف را تعیین کنید. دور موتور را بر 10 تقسیم کنید و بررسی کنید خروجی حاصل با فرآیند شما همخوانی دارد یا خیر.
- گشتاور بار را محاسبه کنید. جرم، شعاع، اصطکاک و شیب مسیر را در نظر بگیرید. در فرآیند های ضربه دار ضریب اطمینان بیشتری لحاظ کنید.
- ضریب سرویس را انتخاب کنید. تعداد استارت در ساعت، یکنواختی بار و دمای محیط بر انتخاب نهایی تاثیر مستقیم دارد.
- شرایط محیطی را بسنجید. گرد و غبار، رطوبت و دمای بالا می تواند نوع روغن و بازه سرویس را تغییر دهد.
- همخوانی مکانیکی را چک کنید. قطر فلنچ 105 میلی متر و شافت های 14 و 18 میلی متر باید با کوپلینگ، یاتاقان و تکیه گاه ها هماهنگ شوند.
- پیکربندی نصب را مشخص کنید. در نصب عمودی یا زاویه دار، سطح روغن و موقعیت تنفیس را طبق توصیه سازنده تنظیم کنید.
نکات نصب و راه اندازی
- هم محوری دقیق بین شافت موتور و گیربکس با ابزار تراز کنترل شود تا از بار های شعاعی ناخواسته جلوگیری گردد.
- گشتاور سفت کاری پیچ ها بر اساس گرید پیچ و نمودار گشتاور اعمال شود تا در اثر ارتعاش شل نشود.
- کنترل سطح روغن قبل از راه اندازی و پس از چند ساعت کار انجام شود. در نصب های غیر افقی حجم روغن را مطابق دستور سازنده تنظیم کنید.
- تست بی باری چند دقیقه انجام دهید و به صدا، لرزش و نشتی توجه کنید.
- فضای تهویه و سرویس پیرامون گیربکس را برای دفع حرارت و دسترسی دوره ای باز بگذارید.
- جهت چرخش با نیاز فرآیند تطبیق داده شود و قبل از تحویل، تست عملکرد گرفته شود.
برنامه نگهداری و افزایش عمر
- بازرسی دوره ای دمای پوسته، نویز، لرزش و نشتی در بازه های زمانی مشخص
- تعویض روغن منظم بر اساس ساعات کارکرد و شرایط محیطی برای حفظ راندمان و کاهش سایش
- کنترل آب بندی شامل کاسه نمد و اورینگ ها جهت جلوگیری از ورود آلودگی و خروج روغن
- پایش بار و پرهیز از کارکرد طولانی مدت در بار بیش از حد یا سیکل های ضربه دار
- ثبت سوابق شامل ساعات کارکرد، تاریخ سرویس و اقلام تعویض شده برای برنامه ریزی بهتر نگهداری
مقایسه با گزینه های نزدیک
- Ratio 7.5 در همین تیپ سرعت خروجی بالاتر و گشتاور کمتر می دهد و برای فرآیند های سریع تر مناسب است.
- Ratio 15 یا 20 در همین تیپ سرعت کمتر و گشتاور بیشتر فراهم می کند و برای بار های سنگین تر در همان فضا کاربردی است.
- تیپ 30 جمع و جور تر است ولی ظرفیت گشتاور آن پایین تر از تیپ 40 می باشد.
- تیپ 50 گشتاور بالاتری ارائه می دهد اما وزن و فضای نصب بیشتری نیاز دارد.
نکات تدارکاتی و اقتصادی
- اگر موتور فریم 71 در انبار دارید، این گیربکس با فلنچ 71B14 بهترین همخوانی را ایجاد می کند و هزینه ها را کاهش می دهد.
- یکسان سازی برند و سری در چند خط تولید تامین قطعات مصرفی و سرویس را ساده تر می کند.
- ثبت چک لیست نگهداری شامل زمان تعویض روغن، وضعیت آب بندی و نتایج بازرسی، عمر مفید مجموعه را افزایش می دهد.
- دسترسی به خدمات پس از فروش و تامین قطعه معتبر، ریسک توقف خط تولید را به حداقل می رساند.
سوالات پرتکرار
این مدل برای کار پیوسته مناسب است
بله، به شرط رعایت ضریب سرویس، انتخاب توان درست و اجرای برنامه نگهداری، کارکرد پیوسته امکان پذیر است.
چه موتوری برای فلنچ 71B14 مناسب است
موتور های القایی فریم 71 با فلنچ B14 به صورت مستقیم قابل نصب هستند. توان را بر اساس گشتاور بار و نسبت 10 انتخاب کنید.
آیا می توان جهت نصب را تغییر داد
بله، طراحی کتابی چند جهته است. پس از تغییر وضعیت نصب، سطح روغن و عملکرد تنفیس را بررسی کنید.
جمع بندی
گیربکس کتابی ترک VOLT تیپ 40 Ratio 10 با فلنچ 71B14 و قطر فلنچ 105 میلی متر به همراه شافت ورودی 14 میلی متر و خروجی 18 میلی متر، یک راه حل استاندارد و مطمئن برای طیف وسیعی از ماشین آلات صنعتی است. این مدل با ایجاد تعادل میان سرعت خروجی، گشتاور، نویز و ابعاد، نیاز خطوط بسته بندی، مونتاژ و انتقال را بدون پیچیدگی اضافی برآورده می کند. اگر به دنبال گیربکسی خوش نصب، کم صدا و سرویس پذیر هستید که با موتور فریم 71 سازگار باشد، این ترکیب می تواند انتخاب اقتصادی و قابل اعتمادی برای پروژه شما باشد. برای تصمیم نهایی، دور خروجی هدف، گشتاور بار، شرایط محیطی و ضریب سرویس را شفاف کنید تا مجموعه موتور و گیربکس بهترین راندمان و طول عمر را ارائه دهد.
