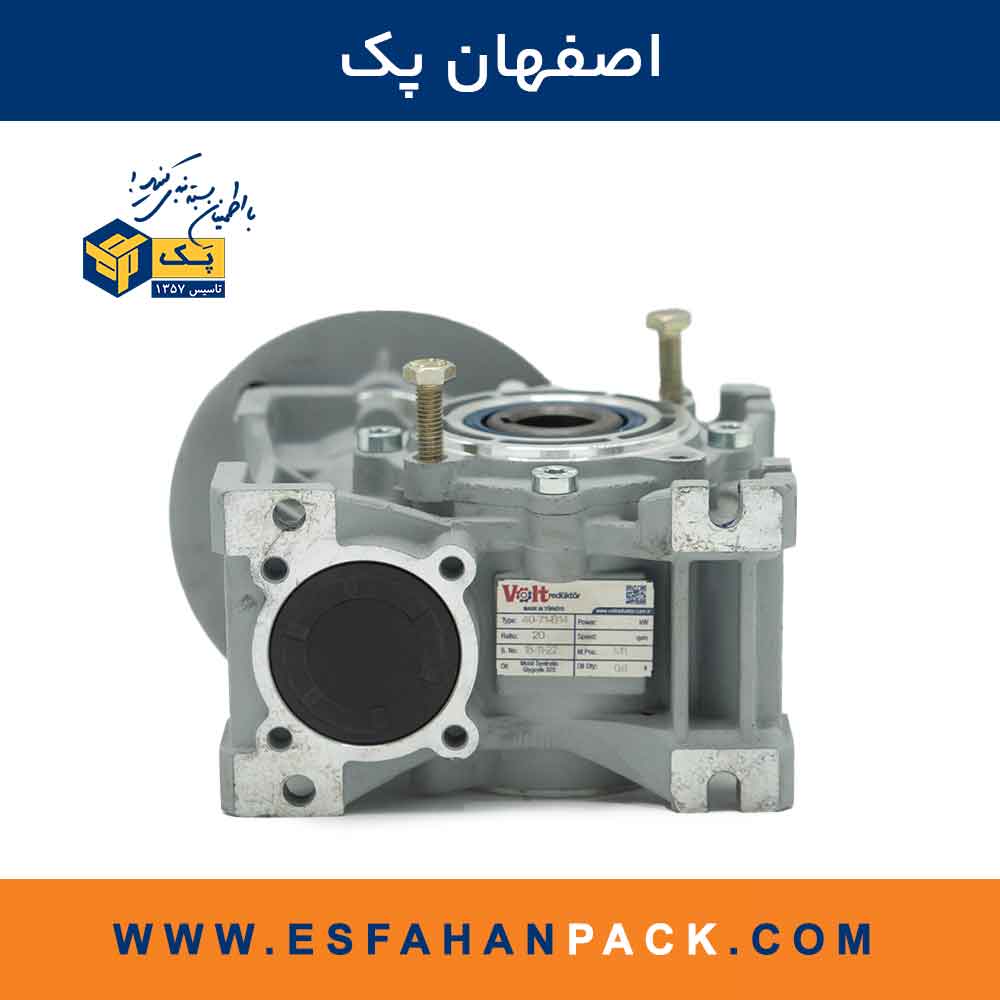

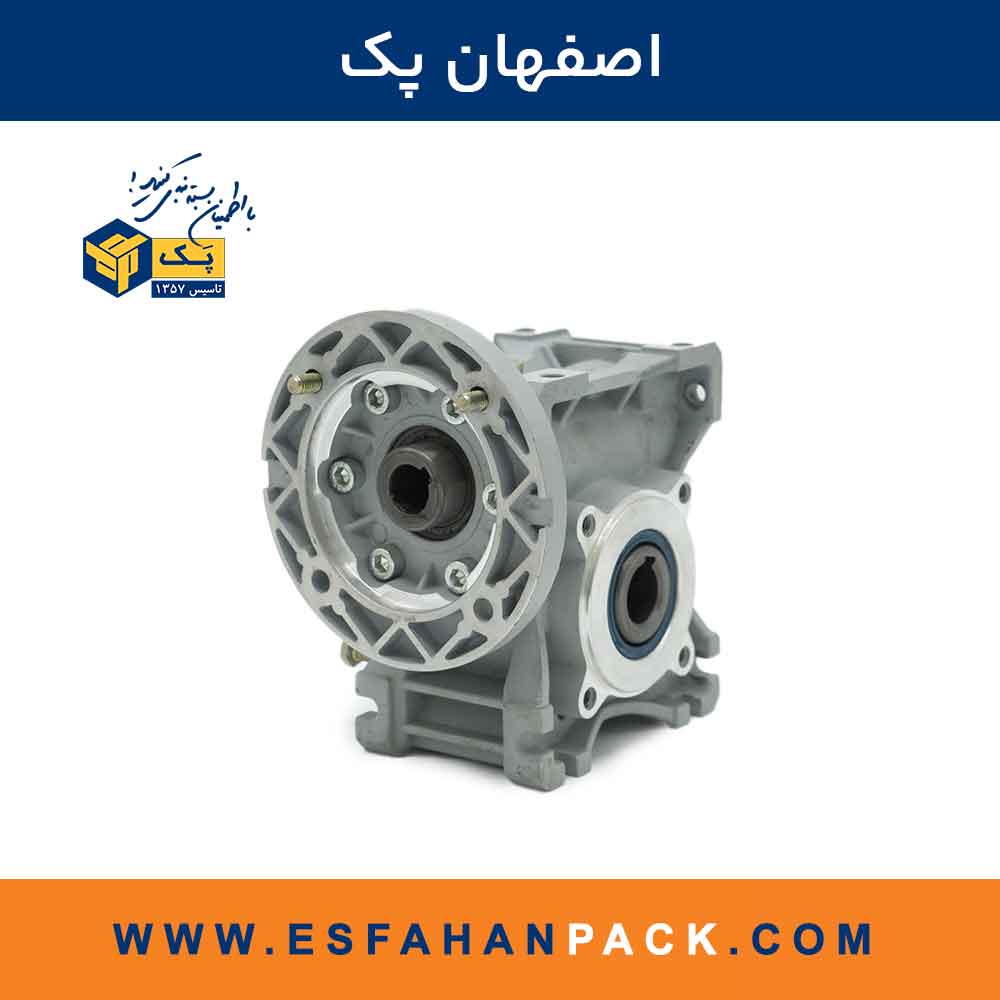

گیربکس کتابی ترک VOLT تیپ 40 و Ratio 20 و فلنچ 71B14

معرفی گیربکس کتابی ترک VOLT تیپ 40 Ratio 20 با فلنچ 71B14

گیربکس کتابی ترک VOLT تیپ 40 با نسبت تبدیل 20 به 1 و فلنچ استاندارد 71B14 یک گزینه مطمئن برای ماشین سازان و بهره برداران صنعتی است که به دور خروجی یکنواخت، گشتاور پایدار و نصب ساده نیاز دارند. این مدل با قطر فلنچ 105 میلی متر، شافت ورودی 14 میلی متر و شافت خروجی 18 میلی متر عرضه می شود و به دلیل طراحی کتابی، ابعاد فشرده و نویز پایین، به راحتی در فضا های محدود خطوط تولید جای می گیرد. سازگاری کامل با موتور فریم 71، سرویس پذیری مناسب و دوام قابل قبول در شیفت های کاری طولانی، آن را به گزینه ای اقتصادی و کاربردی تبدیل می کند.

مشخصات فنی کلیدی

• برند و کشور سازنده: VOLT ترک
• تیپ بدنه: 40 کتابی
• نسبت تبدیل: 20 به 1
• نوع اتصال موتور: فلنچ 71B14
• قطر فلنچ: 105 میلی متر
• قطر شافت ورودی: 14 میلی متر
• قطر شافت خروجی: 18 میلی متر
• آرایش نصب: افقی و عمودی با قابلیت چند جهته
• گروه کاری پیشنهادی: انتقال قدرت سبک تا متوسط در ماشین آلات پیوسته

این ترکیب به گونه ای انتخاب شده است که بین اندازه فیزیکی، ظرفیت گشتاور و سهولت کوپل با موتور های رایج صنعتی تعادل ایجاد کند. فلنچ 71B14 باعث می شود نصب موتور فریم 71 بدون ساخت قطعات واسط اضافی انجام شود و زمان مونتاژ کاهش پیدا کند.

چرا نسبت تبدیل 20 انتخاب مناسبی است

نسبت 20 به 1 یعنی دور خروجی حدود یک بیستم دور ورودی خواهد بود. برای نمونه اگر موتور 1400 دور در دقیقه باشد، خروجی تقریبا 70 دور در دقیقه خواهد بود و اگر موتور 2800 دور باشد، خروجی حدود 140 دور در دقیقه می شود. این بازه دور خروجی برای بسیاری از نوار نقاله ها، مکانیزم های تغذیه، دستگاه های شرینگ و عملگر های باز و بسته شونده مناسب است. از سوی دیگر، در این نسبت تبدیل، گشتاور خروجی به شکل قابل توجهی افزایش می یابد و کنترل فرآیند پایدار تر می شود، در حالی که سرعت آن قدر پایین نیست که راندمان کلی سیستم افت محسوسی پیدا کند.

مزایا و نقاط قوت برای طراح و بهره بردار

• کوپل آسان با موتور فریم 71: فلنچ 71B14 استاندارد است و قطعات اتصال شما را ساده و کم هزینه می کند.
• ابعاد فشرده: بدنه کتابی تیپ 40 امکان جانمایی در کابینت ها و شاسی های محدود را فراهم می کند.
• نویز و لرزش پایین: برای خطوط پیوسته و محیط های نزدیک به اپراتور، صدای کم یک مزیت رقابتی است.
• سرویس پذیری مناسب: دسترسی راحت به کاسه نمد، سطح روغن و اتصالات، زمان توقف را کاهش می دهد.
• هزینه مالکیت منطقی: قیمت خرید متعادل، نگهداری ساده و عمر کاری مناسب، هزینه کل مالکیت را پایین می آورد.
• سازگاری با شفت و کوپلینگ های متداول: ورودی 14 میلی متر و خروجی 18 میلی متر با طیف گسترده ای از کوپلینگ ها و پولی ها همخوانی دارد.

کاربرد های پیشنهادی

• نوار نقاله بسته بندی، سورتینگ سبک تا متوسط و انتقال کارتن
• دستگاه های شرینگ، استرچ و فیدر های ورودی خط تولید
• لیبل زن، چاپ حرارتی، جت پرینتر و مکانیزم های همزمان سازی حرکت
• درایو دمپر و ولو در سیستم های تاسیساتی و تهویه صنعتی
• مکانیزم های بالابر سبک با بار کنترل شده و سیکل منظم
• دستگاه های مونتاژ نیمه خودکار که به سرعت یکنواخت و گشتاور ثابت نیاز دارند

راهنمای انتخاب توان و سایزینگ

برای انتخاب دقیق این گیربکس، مراحل زیر را دنبال کنید:

1. تعیین دور خروجی هدف: با توجه به فرآیند، دور مورد نیاز را مشخص کنید. دور موتور را بر 20 تقسیم کنید تا دور خروجی تقریبی به دست آید.
2. محاسبه گشتاور بار: بر اساس جرم، شعاع، اصطکاک و شیب مسیر، گشتاور لازم را محاسبه کنید. در کاربرد های ضربه دار، ضریب اطمینان بیشتری لحاظ کنید.
3. ضریب سرویس: تعداد استارت در ساعت، نوسان بار و دمای محیط را در نظر بگیرید تا انتخاب شما در شیفت های طولانی پایدار باشد.
4. شرایط محیطی: گرد و غبار، رطوبت و دمای بالا می تواند نوع روغن و برنامه سرویس را تغییر دهد.
5. همخوانی مکانیکی: قطر فلنچ 105 میلی متر، ورودی 14 میلی متر و خروجی 18 میلی متر را با کوپلینگ ها و تکیه گاه ها تطبیق دهید تا بار های شعاعی و محوری کنترل شود.
6. پیکربندی نصب: در نصب عمودی یا زاویه دار، سطح روغن و موقعیت تنفیس را طبق توصیه سازنده تنظیم کنید.

نکات نصب و راه اندازی صحیح

• هم محوری دقیق: هر گونه عدم هم محوری می تواند به داغی یاتاقان و نشتی منجر شود. از ابزار تراز برای تنظیم دقیق استفاده کنید.
• گشتاور سفت کاری پیچ ها: پیچ های فلنچ 71B14 را طبق گرید پیچ و نمودار گشتاور سفت کاری کنید.
• کنترل سطح روغن: پیش از راه اندازی و پس از چند ساعت کار، سطح روغن را بررسی کنید.
• تست بی باری: چند دقیقه بدون بار کار کنید و به صدا، لرزش و نشتی توجه داشته باشید.
• فضای تنفس و دفع حرارت: پیرامون گیربکس فضای کافی برای تهویه و دسترسی سرویس در نظر بگیرید.

برنامه نگهداری پیشنهادی

• بازرسی دوره ای: هر چند صد ساعت کارکرد، دمای پوسته، نویز و نشتی را کنترل کنید.
• تعویض روغن منظم: با توجه به ساعات کارکرد و دمای محیط، روغن را در بازه های توصیه شده تعویض کنید تا راندمان و عمر دنده ها حفظ شود.
• کنترل آب بندی: سلامت کاسه نمد و اورینگ ها را دوره ای بررسی کنید تا آلودگی وارد گیربکس نشود.
• پایش بار: از کارکرد طولانی مدت در بار بیش از حد بپرهیزید و در فرآیند های ضربه دار از نسبت تبدیل یا تیپ بالاتر کمک بگیرید.

مقایسه کوتاه با گزینه های نزدیک

• Ratio 10 در همین تیپ: دور خروجی بالاتر می دهد اما گشتاور کمتر خواهد بود و کنترل سرعت در برخی فرآیند ها سخت تر می شود.
• Ratio 30 در همین تیپ: گشتاور بیشتری فراهم می کند اما سرعت خروجی پایین تر است و ممکن است راندمان سیستم کاهش یابد.
• تیپ 30: کوچکتر و سبک تر است، اما ظرفیت گشتاور آن کمتر از تیپ 40 است و برای بار های ممتد متوسط مناسب نیست.
• تیپ 50: گشتاور بالاتر و ضریب اطمینان بیشتر می دهد اما به فضای نصب بزرگ تر و وزن بیشتر نیاز دارد.
• فلنچ 63B14: برای موتور فریم 63 مناسب است و ابعاد جمع و جور تری می دهد، ولی اگر موتور فریم 71 در دسترس دارید، فلنچ 71B14 انتخاب طبیعی تر است.

نکات تدارکاتی و اقتصادی

• استفاده از موتور موجود: اگر در انبار موتور فریم 71 دارید، این گیربکس به صورت مستقیم با آن کوپل می شود و هزینه ها را کاهش می دهد.
• یکسان سازی قطعات یدکی: استفاده از یک برند و سری مشترک در چند خط، تامین قطعاتی مثل کاسه نمد و بلبرینگ را ساده تر می کند.
• پشتیبانی و خدمات: دسترسی به شبکه تامین قطعه و راهنمای فنی معتبر، ریسک توقف خط تولید را کاهش می دهد.
• برنامه ریزی نگهداری: ثبت ساعات کارکرد و زمان تعویض روغن در یک چک لیست ساده، عمر مفید مجموعه را افزایش می دهد.

سوالات پرتکرار

آیا این مدل برای کار پیوسته مناسب است

بله، به شرط انتخاب توان درست، رعایت ضریب سرویس و اجرای برنامه نگهداری، کارکرد پیوسته امکان پذیر است.

چه موتوری برای فلنچ 71B14 مناسب است

موتور های القایی فریم 71 با فلنچ B14 به صورت مستقیم قابل نصب هستند. توان را بر اساس گشتاور بار و نسبت 20 انتخاب کنید.

آیا می توان جهت نصب را تغییر داد

بله، طراحی کتابی چند جهته است. پس از تغییر وضعیت نصب، سطح روغن و تنفیس را کنترل کنید.

جمع بندی

گیربکس کتابی ترک VOLT تیپ 40 Ratio 20 با فلنچ 71B14، قطر فلنچ 105 میلی متر، ورودی 14 میلی متر و خروجی 18 میلی متر، یک راه حل استاندارد و خوش نصب برای طیف وسیعی از ماشین آلات صنعتی است. این مدل توازن دقیقی بین سرعت خروجی، گشتاور، صدا و ابعاد ارائه می دهد و به لطف سازگاری با موتور فریم 71، زمان مونتاژ و هزینه های جانبی را کاهش می دهد. اگر در خطوط بسته بندی، جابه جایی و مونتاژ به دور یکنواخت، گشتاور مطمئن و سرویس پذیری بالا نیاز دارید، این گیربکس می تواند بدون پیچیدگی اضافی نیاز پروژه شما را پوشش دهد. برای انتخاب نهایی، دور خروجی هدف، گشتاور بار، شرایط محیطی و ضریب سرویس را دقیق مشخص کنید تا مجموعه موتور و گیربکس بیشترین راندمان و طول عمر را ارائه دهد.
