استرچ پیچ کویر مقوا

پروژه کویر مقوا

طراحی و ساخت استرچ پالت سنگین تمام اتوماتیک با ظرفیت بیش از ۳ تن برای شرکت کویر مقوا دستگاه استرچ پالت مدل SW-3000APHD توسط اصفهان پک به‌صورت سفارشی برای بسته بندی پالت‌های مرتفع و سنگین شرکت «کویر مقوا» طراحی و ساخته شده است. این سیستم با توانایی تحمل وزن تا ۳۲۰۰ کیلوگرم، پوشش ارتفاع تا ۲۷۰ سانتی‌متر و سیستم پری استرچ هوشمند با قابلیت افزایش طول فیلم تا ۱۵۰ درصد، مصرف پلاستیک را تا ۵۰٪ کاهش می‌دهد. این ماشین با تلفیق قطعات تراز اول جهانی شامل PLC و اینورترهای زیمنس، الکتروموتورهای نورد ، گیربکس‌های SEW آلمان، پنوماتیک فستو و سنسورهای دقیق امرن، فرآیند بسته بندی ۸ تا ۱۰ پالت در ساعت را با بالاترین استانداردهای صنعتی و ایمنی محقق کرده است.
درخواست مشاوره و استعلام قیمت

  • مدل: SW-3000APHD

  • ابعاد کلی: 600×500 سانتی‌متر

  • حداکثر قطر پالت: 150 سانتی‌متر

  • حداکثر ارتفاع محصول: 270 سانتی‌متر

  • حداکثر وزن قابل بسته‌بندی: 3200 کیلوگرم

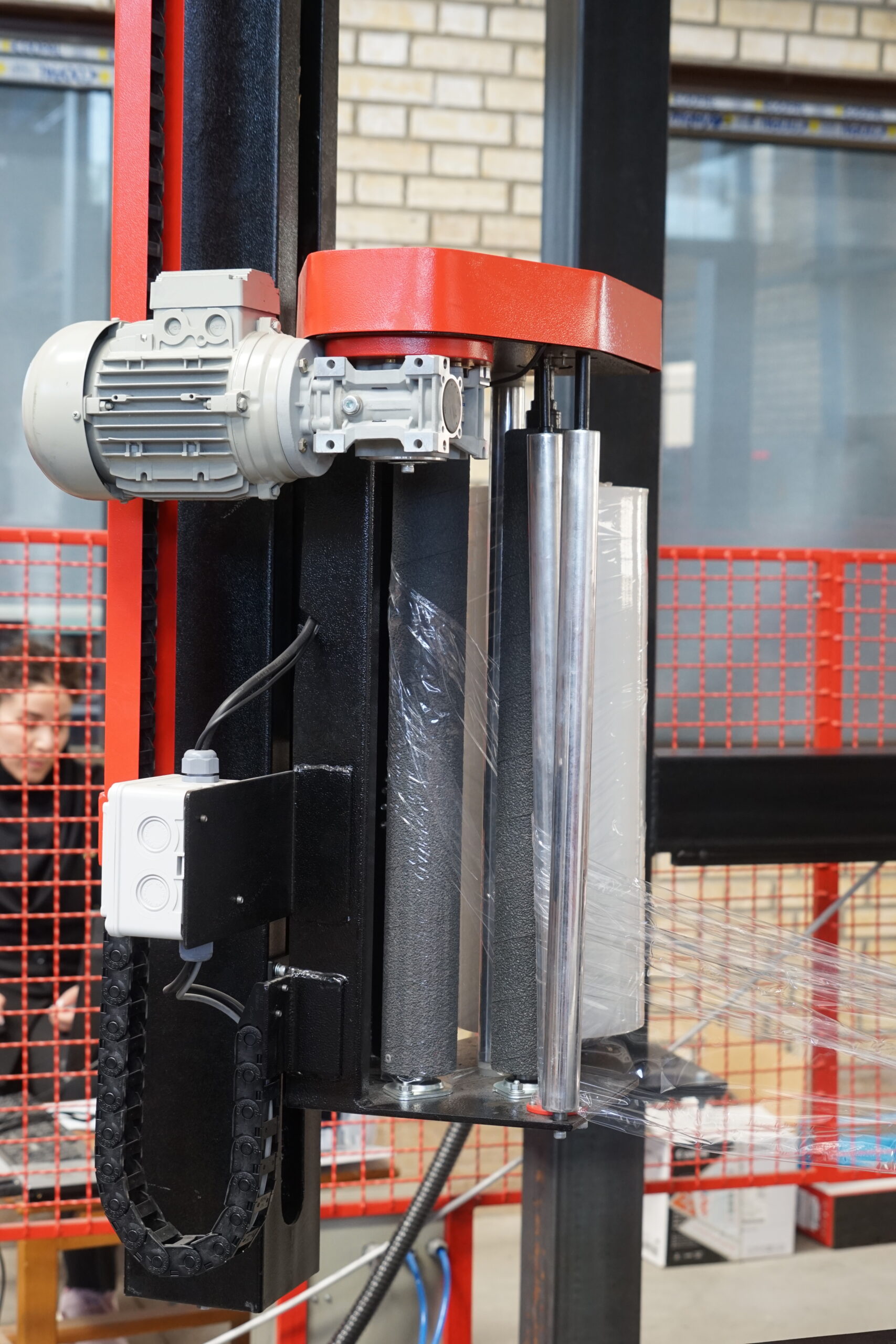

  • سیستم Pre-Stretch: تا 150٪ افزایش طول فیلم

  • مصرف برق: حدود 5.5 کیلووات ساعت

  • سرعت بسته‌بندی: بین 8 تا 10 پالت در ساعت (بسته به ابعاد و وزن)

دستگاه استرچ پالت مدل SW-3000APHD با مکانیزم چرخش صفحه گردان (Turntable) و حرکت عمودی واحد رول‌کِش، عمل بسته‌بندی را به‌صورت کاملاً اتوماتیک انجام می‌دهد.
پالت روی صفحه گردان قرار گرفته، سپس رول فیلم استرچ به‌صورت کنترل‌شده از پایین به بالا و بالعکس دور محصول پیچیده می‌شود. در انتها، با حرکت خودکار گاری حامل رول، فرایند استرچ پایان یافته و فیلم به‌صورت خودکار از پالت جدا می‌گردد.
پارامترهای کاری دستگاه شامل سرعت چرخش صفحه، سرعت صعود و نزول کالسکه، و میزان کشش فیلم همگی از طریق سیستم کنترل PLC قابل تنظیم هستند.

  • کنترلر اصلی (PLC): برند Siemens سری 1200

  • اینورترها: Siemens سری V20 (برای کنترل موتورهای AC)

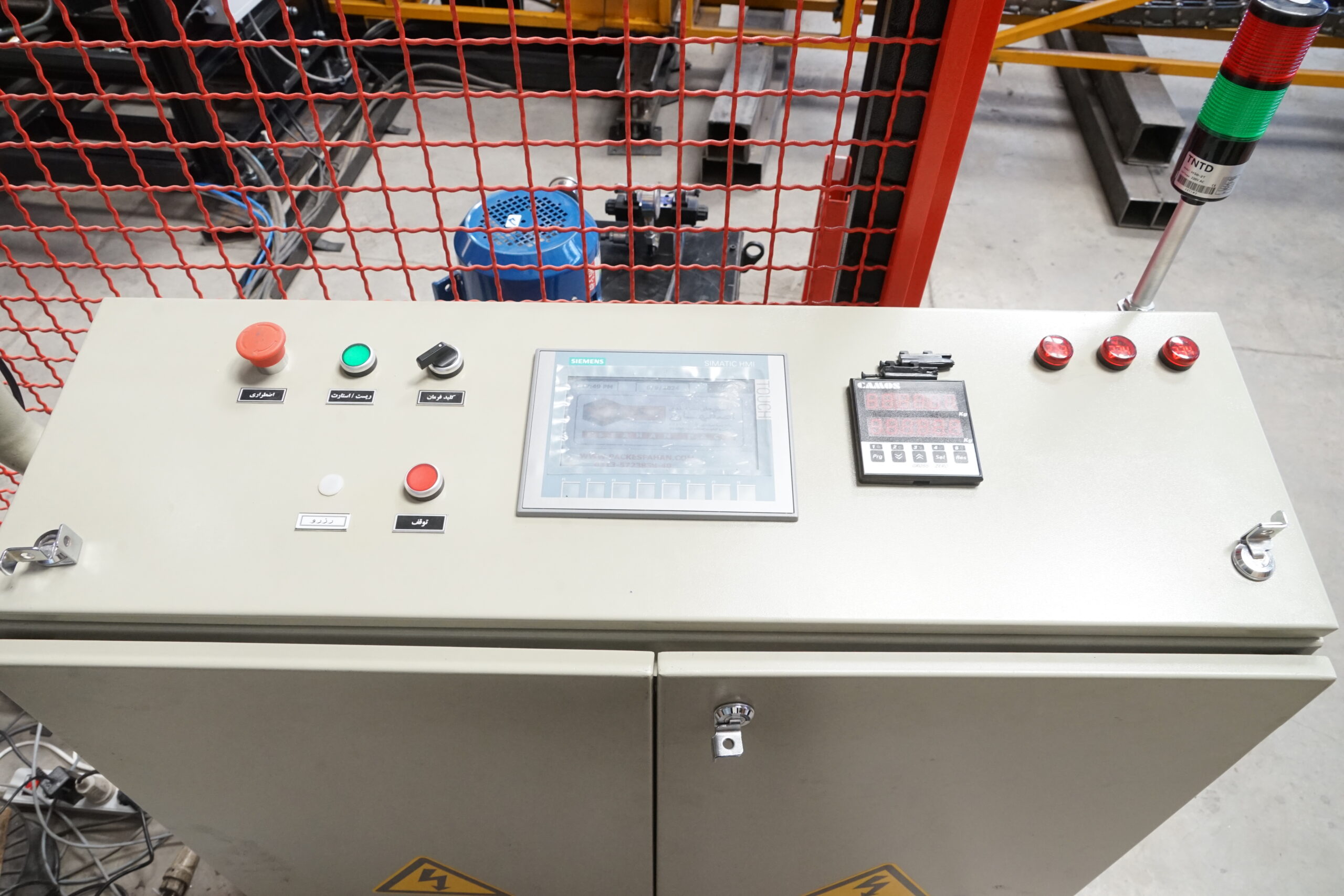

  • پنل لمسی HMI: Siemens سایز 4.3 اینچ برای تنظیمات و نمایش وضعیت

  • موتورهای اصلی: 4 عدد موتور الکتریکی برند Nord آلمان

  • گیربکس‌ها: ساخت SEW-Eurodrive آلمان

  • سنسورها: شامل سنسورهای نوری، مغناطیسی و موقعیت‌یاب از برند Omron ژاپن

  • سیستم پنوماتیک: مجهز به شیر و جک‌های پنوماتیکی برند Festo آلمان
