دستگاه استرچ پیچ حلقه ای، راهکاری کاربردی برای بستهبندی محصولاتی است که شکل حلقهای دارند و نیاز دارند در زمان جابهجایی، انبارش و حملونقل، منظمتر، جمعوجورتر و محافظتشدهتر باشند. این مدل با ساختار رولیکدار، چرخش محصول را پایدارتر میکند و با کنترلپذیری بهترِ فرآیند، به بستهبندی یکدستتر کمک میکند.
ویدئو محصول
نحوه عملکرد دستگاه استرچپیچ حلقهای
پس از قرارگیری محصول حلقهای روی میز، اپراتور ابتدای فیلم استرچ را به محصول متصل میکند. با فشردن شستی استارت، دستگاه فعال شده و عملیات پیچش فیلم به دور محصول آغاز میشود. با فشردن مجدد شستی، دستگاه در موقعیت از پیش تعریفشده متوقف میشود (این توقف ممکن است باعث چرخش جزئی محصول شود). در پایان عملیات، دستگاه در موقعیت اولیه خود میایستد و اپراتور فیلم را بریده و بستهبندی را نهایی میکند.
ساختار مکانیکی و پایداری چرخش محصول
در این دستگاه استرچ پیچ، رولیکهای محرک برای چرخش روان محصول و رولیکهای نگهدارنده برای حفظ تعادل محصول حین پیچش در نظر گرفته شدهاند. همچنین سیستم تنظیم دستی قطر، امکان تطبیق با ابعاد مختلف محصول را فراهم میکند. نصب رول فیلم نیز بهصورت آسان و سریع انجام میشود و پایههای قابل تنظیم (ریگلاژی) کمک میکنند ارتفاع دستگاه در محل نصب تراز شود. علاوه بر این، وجود مکانیزم ایجاد کشش در فیلم استرچ باعث میشود پیچش منظمتر و محکمتر انجام شود.
برای محصولات با وزن بسیار کم، ممکن است اپراتور جهت ایجاد چرخش روان روی رولیکها، مقدار کمی فشار دست اعمال کند تا حرکت نرمتر انجام شود.
برق، کنترل و تنظیمات (PLC و اینورتر)

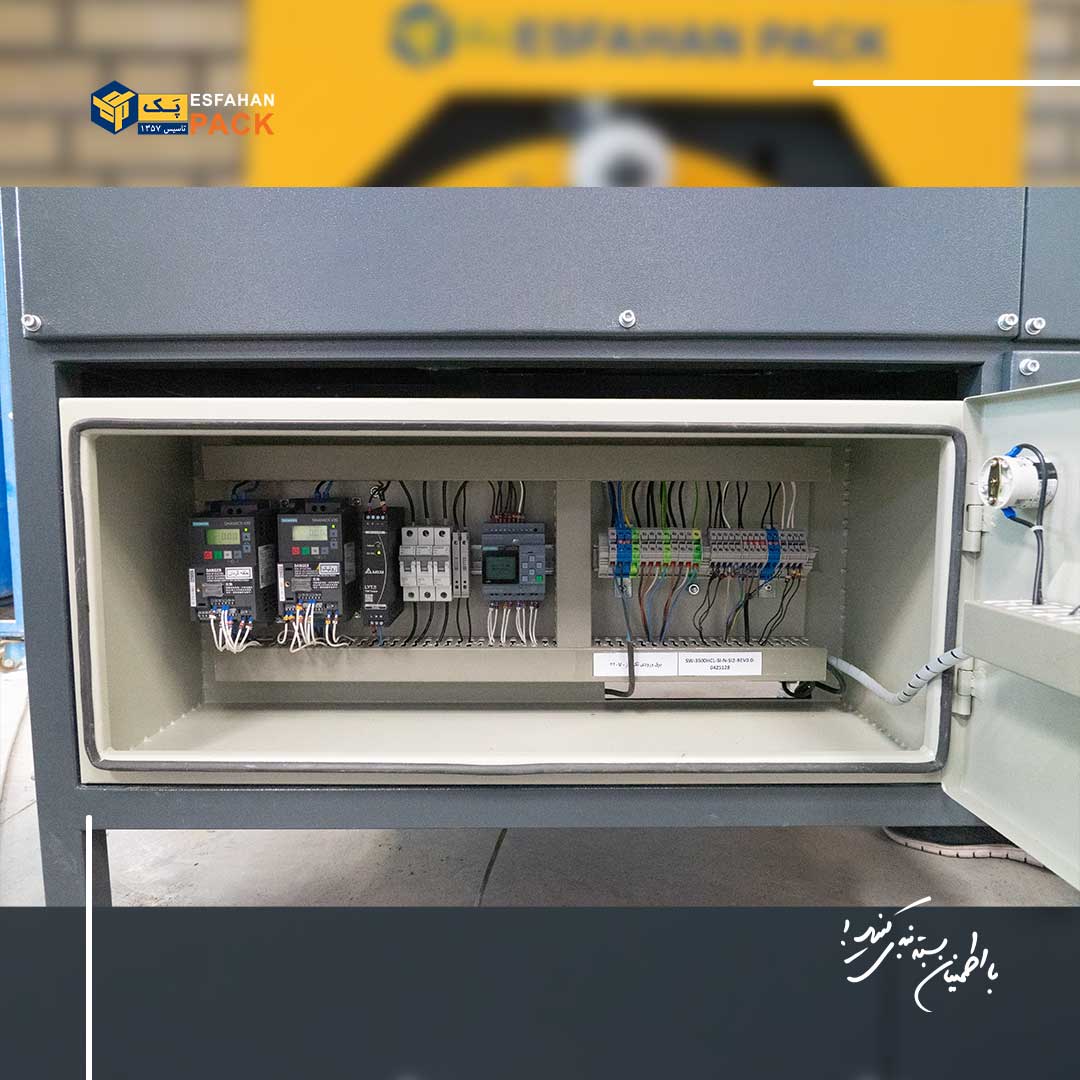

تابلو برق روی بدنه نصب شده و سیستم کنترل مرکزی دستگاه مبتنی بر PLC است. موتورهای AC آسنکرون با درایو کنترل دور (اینورتر) مدیریت میشوند و از سنسورهای القایی نیز استفاده شده است. یکی از مزیتهای مهم این ساختار کنترلی، قابلیت تنظیم میزان همپوشانی (Overlap) فیلم از طریق اینورتر است. سیمکشی نیز با کابلهای افشان روکشدار و محافظ فلکسی برای مدارهای قدرت و فرمان انجام میشود تا پایداری و اطمینانپذیری عملکرد در کارکردهای صنعتی حفظ شود.
مشخصات کاری دستگاه (ظرفیت و مصرف)
برق مصرفی دستگاه تکفاز است و توان مصرفی ۱ کیلووات در ساعت اعلام شده است. ظرفیت بستهبندی نیز تا ۶۰ عدد محصول در ساعت در نظر گرفته شده که آن را برای بسیاری از کارگاهها و خطوط بستهبندی، گزینهای مناسب و قابل اتکا میکند.
فیلم مصرفی و محدودیت رول
فیلم مصرفی پیشنهادی، فیلم استرچ با ضخامت ۲۵ میکرون است. برای رول فیلم، حداکثر قطر ۷۰ میلیمتر و حداکثر عرض ۱۰۰ میلیمتر در نظر گرفته شده است تا انتخاب رول و مصرفیها بدون خطا و مطابق استاندارد انجام شود.
شرایط نصب و محیط کارکرد
برای عملکرد پایدار، دستگاه باید در محیط سرپوشیده و دور از وزش باد مستقیم نصب شود. سطح زیر دستگاه باید کاملاً تراز و ثابت باشد و بازه دمایی مناسب محیط ۲۰ تا ۴۰ درجه سانتیگراد اعلام شده است. رعایت این موارد باعث میشود عملکرد رولیکها، کشش فیلم و دقت توقف/حرکت، در شرایط قابل پیشبینی و یکنواخت باقی بماند.
