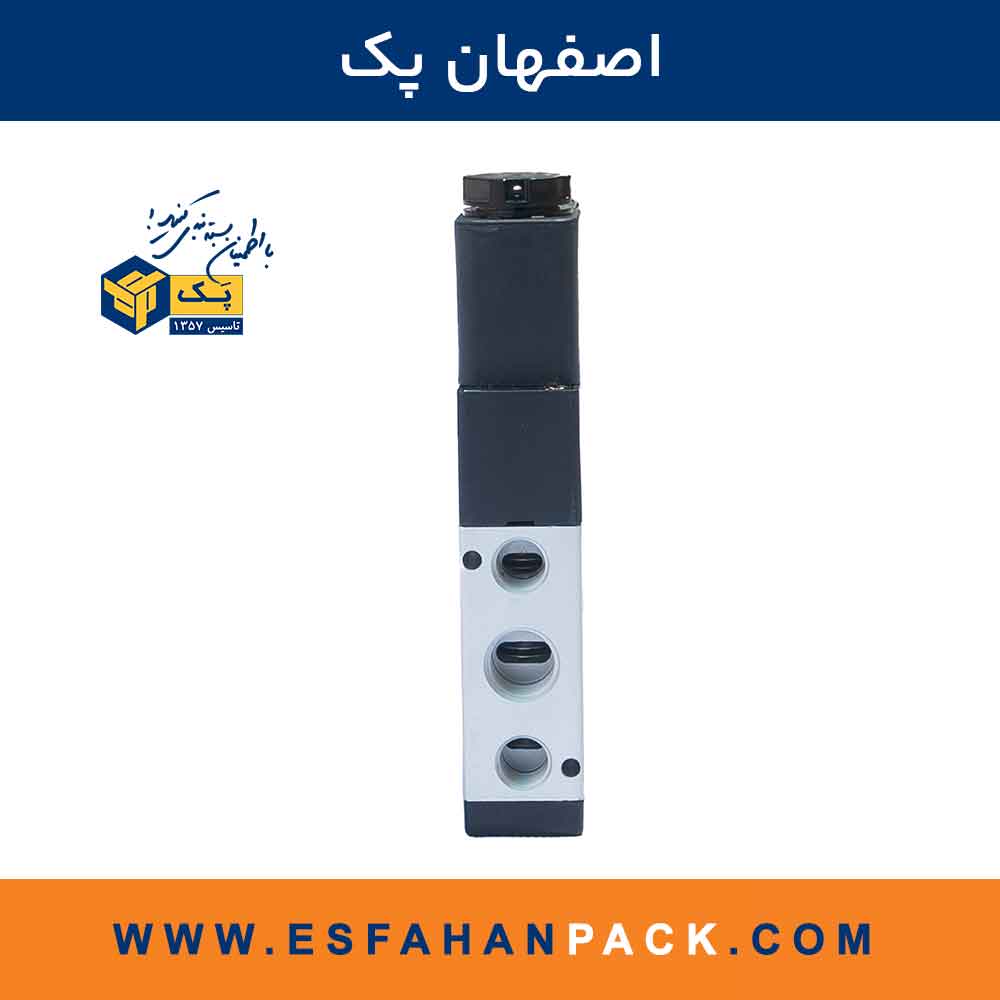

معرفی شیربرقی 5 به 2 تک بوبین 220 ولت مدل 4V210 08
شیربرقی 5 به 2 تک بوبین 220 ولت مدل 4V210 08 از سری شیر های جهت دهنده هوا است که برای کنترل حرکت سیلندر های پنوماتیک دو طرفه طراحی شده است. عدد 5 به 2 یعنی شیر دارای پنج پورت و دو وضعیت کاری است. در نسخه تک بوبین با قطع برق فنر به وضعیت پیش فرض باز می گردد و همین موضوع رفتار ایمن و قابل پیش بینی ایجاد می کند. بدنه آلومینیومی مستحکم، حرکت لغزنده اسپول با اصطکاک کم و سازگاری با واحد مراقبت استاندارد باعث شده این مدل در خطوط بسته بندی، مونتاژ، جابجایی و تجهیزات جانبی دستگاه های شرینگ و استرچ بسیار پرکاربرد باشد. ورودی برق 220 ولت AC نصب در تابلو های متداول را ساده می کند و نیاز به منبع تغذیه اضافه را از بین می برد.
مشخصات فنی کلیدی
- نوع عملکرد: شیر جهت دهنده پنوماتیک 5 پورت 2 وضعیت
- عملگر الکتریکی: تک بوبین با بازگشت فنری به حالت پیش فرض
- ولتاژ بوبین: 220 ولت AC با فرکانس 50 60 هرتز
- کد رایج صنعتی: 4V210 08
- الگوی پورت ها: 1 ورودی فشار P ، 2 و 4 خروجی به سیلندر A و B ، 3 و 5 تخلیه R و S
- سایز رزوه معمول: ورودی و خروجی 1 4 اینچ ، تخلیه 1 8 اینچ در اغلب سری ها
- نوع پایلوت: داخلی با حداقل فشار کاری معمول در حدود 1.5 تا 2 بار
- فشار کاری مرسوم: حدود 1.5 تا 8 بار بسته به کیفیت هوا و مدل
- دمای محیط متداول: حدود 5 تا 50 درجه سانتی گراد
- کلاس اتصال بوبین: کانکتور استاندارد DIN به همراه پیچ قفل
- قابلیت ها: اورراید دستی برای تست ، نشانگر وضعیت روی کانکتور در بسیاری از نسخه ها
- بدنه: آلومینیومی با پوشش ضد خوردگی و صفحات انتهایی مقاوم
- اعداد دقیق ممکن است با سری تولید متفاوت باشد. برای نصب نهایی برچسب روی محصول و کاتالوگ همان سری ملاک است.
چرا نسخه تک بوبین 5 به 2 انتخاب مناسبی است
در کاربرد هایی که ایمنی فرآیند و برگشت به وضعیت پایه اهمیت دارد تک بوبین بهترین انتخاب است. با قطع برق شیر به کمک فنر به حالت اولیه باز می گردد و سیلندر به صورت پیش فرض جمع یا باز می شود. این رفتار برای توقف اضطراری و خطا های لحظه ای برق بسیار ارزشمند است. از طرف دیگر سیم بندی ساده تر می شود چون فقط یک بوبین نیاز دارید و بار خروجی رله یا PLC کاهش می یابد.
کاربرد های پیشنهادی
- کنترل سیلندر های دو طرفه در دستگاه شرینگ و استرچ برای فشار دهی و گیره
- مکانیزم های پیک اند پلیس ، فیدر ، پران و میز لغزنده
- دروازه های پنوماتیک سبک و دمپر های فرآیندی
- ایستگاه های بست زنی و پرس سبک در خطوط مونتاژ
- مکانیزم های توقف و نگهدارنده قطعه روی نوار نقاله
راهنمای انتخاب و سایزینگ
- قطر سیلندر و دبی لازم را با توجه به سرعت رفت و برگشت محاسبه کنید. شیر 4V210 08 برای طیف رایج سیلندر های قطر 32 تا 63 در فشار های معمول گزینه اقتصادی است.
- اگر سرعت بسیار بالا و کورس بلند دارید ممکن است سایز بزرگ تر یا شیر با دبی بالاتر لازم باشد.
- حداقل فشار پایلوت رعایت شود. در فشار های خیلی پایین از شیر با پایلوت خارجی استفاده کنید.
- تعداد دفعات قطع و وصل در ساعت و شرایط محیطی روی عمر بوبین و اسپول اثر دارد. برای سیکل سنگین از کیفیت هوای بهتر و فیلتر مناسب استفاده کنید.
سیم بندی و نکات ایمنی 220 ولت AC
- بوبین 220 ولت AC را با فیوز مناسب و ارت استاندارد تغذیه کنید.
- برای کاهش نویز و جرقه روی کنتاکت رله از اسنابر RC مناسب استفاده کنید.
- کانکتور DIN را درست آب بندی کنید تا رطوبت و گرد و غبار وارد نشود.
- مسیر کابل فرمان را از کابل های قدرت اینورتر و موتور دور نگه دارید.
- در تابلو از شینه ارت مشترک استفاده کنید تا نشتی و شوک های گذرا مدیریت شود.
نصب مکانیکی و جهت دهی پورت ها
روی بدنه معمولا علامت های 1 ، 2 ، 3 ، 4 و 5 درج شده است. پورت 1 به رگولاتور یا واحد مراقبت وصل می شود. پورت های 2 و 4 به دو سمت سیلندر می روند. پورت های 3 و 5 به صدا خفه کن وصل شوند تا نویز تخلیه کاهش یابد و آلودگی به داخل شیر باز نگردد. برای آب بندی رزوه از نوار تفلون به مقدار مناسب استفاده کنید و از سفت کاری بیش از حد که به رزوه آسیب می زند پرهیز کنید. شیر را روی مانفولد یا براکت صلب نصب کنید تا لرزش دستگاه به بدنه منتقل نشود.
کیفیت هوا و واحد مراقبت
هوای فشرده باید خشک و فیلتر شده باشد. استفاده از واحد مراقبت شامل فیلتر و رگولاتور و در صورت نیاز روغن زن به افزایش عمر اسپول و آب بندی ها کمک می کند. درجه فیلتر 40 میکرون یا بهتر توصیه می شود. آب تخلیه فیلتر را دوره ای خالی کنید تا قطرات به طرف شیر باز نگردد. فشار کاری را فقط تا حد نیاز تنظیم کنید چون فشار اضافی علاوه بر مصرف انرژی به استهلاک قطعات نیز می افزاید.
نگهداری پیشگیرانه
- عملکرد اورراید دستی را در سرویس های دوره ای تست کنید.
- صدای غیر عادی یا چسبندگی اسپول نشانه آلودگی یا کیفیت پایین هوا است. شیر را تمیز کنید و فیلتر را بررسی نمایید.
- دمای بوبین را لمس نکنید اما اگر بوی سوختگی یا تغییر رنگ مشاهده شد بلافاصله مدار را قطع کنید.
- صدا خفه کن ها را تمیز کنید تا مسیر تخلیه بسته نشود چون بسته شدن تخلیه باعث کندی حرکت سیلندر و گرم شدن بوبین می شود.
- پیچ های اتصال و نشتی رزوه ها را بازبینی کنید.
عیب یابی سریع
- بوبین برق دارد ولی شیر عمل نمی کند: حداقل فشار پایلوت را بررسی کنید ، مسیر 1 تا رگولاتور باز باشد ، اسپول گیر نکرده باشد.
- شیر عمل می کند ولی سیلندر کند است: دبی کافی نیست ، صدا خفه کن ها کیپ شده اند یا شیلنگ قطر کم دارد.
- گرم شدن بوبین: ولتاژ نامناسب ، تهویه نامناسب تابلو یا قطع و وصل خیلی زیاد.
- نشتی هوا از بدنه: اورینگ ها آسیب دیده اند یا آلودگی بین اسپول و بوش قرار گرفته است. سرویس و تعویض کیت آب بندی لازم است.
نکات تدارکات و اقلام همراه
- سفارش کانکتور DIN دارای LED و محافظ اضافه جریان کار سرویس را آسان می کند.
- صدا خفه کن برنزی یا پلیمری با دبی کافی انتخاب کنید.
- مانفولد چند خانه در صورت نیاز به چند شیر در یک محل ، سیم بندی و لوله کشی را مرتب می کند.
- یدکی های ضروری شامل بوبین ، کانکتور و کیت اورینگ را در انبار نگه دارید تا توقف خط به حداقل برسد.
سوالات پرتکرار
این مدل برای سیلندر های کوچک مناسب است
بله برای قطر های رایج 32 تا 63 در فشار های معمول گزینه مناسبی است. برای قطر های خیلی بزرگ یا سرعت های بالا سایز بالاتر را بررسی کنید.
آیا می توان جهت پیش فرض را تغییر داد
با تعویض محل اتصال پورت های 2 و 4 می توانید جهت حرکت پیش فرض سیلندر را عوض کنید.
آیا نیاز به روغن زن است
در بسیاری از خطوط بدون روغن کار می کند. اگر از روغن زن استفاده می کنید نوع روغن سازگار انتخاب و پیوستگی روغن کاری حفظ شود.
آیا بوبین 24 ولت هم موجود است
این متن مربوط به نسخه 220 ولت است. بسیاری از سری ها نسخه 24 ولت DC نیز دارند که باید جداگانه انتخاب شود.
جمع بندی
شیربرقی 5 به 2 تک بوبین 220 ولت مدل 4V210 08 یک راه حل استاندارد و اقتصادی برای کنترل سیلندر دو طرفه است. بازگشت فنری در قطع برق ایمنی فرآیند را بالا می برد و سیم بندی را ساده می کند. با رعایت نکات سیم بندی 220 ولت ، انتخاب درست دبی و سایز شیلنگ ، استفاده از هوای فشرده تمیز و اجرای نگهداری پیشگیرانه ، این شیر سال ها عملکردی پایدار ، سریع و کم هزینه برای خط تولید شما فراهم می کند. پیش از ثبت سفارش سایز پورت ، نوع کانکتور ، ولتاژ بوبین و شرایط محیطی را با نیاز واقعی پروژه تطبیق دهید تا بهترین راندمان و طول عمر به دست آید.
