| قطر سیلندر | 50 میلی متر |
|---|---|
| کورس سیلندر | 500 میلی متر |
| نوع سیلندر | مکعبی |
| عملکرد | دابل اکت |
| نوع شفت | کروم سخت رزوه دار |
| سایز اتصال | 1/4 |

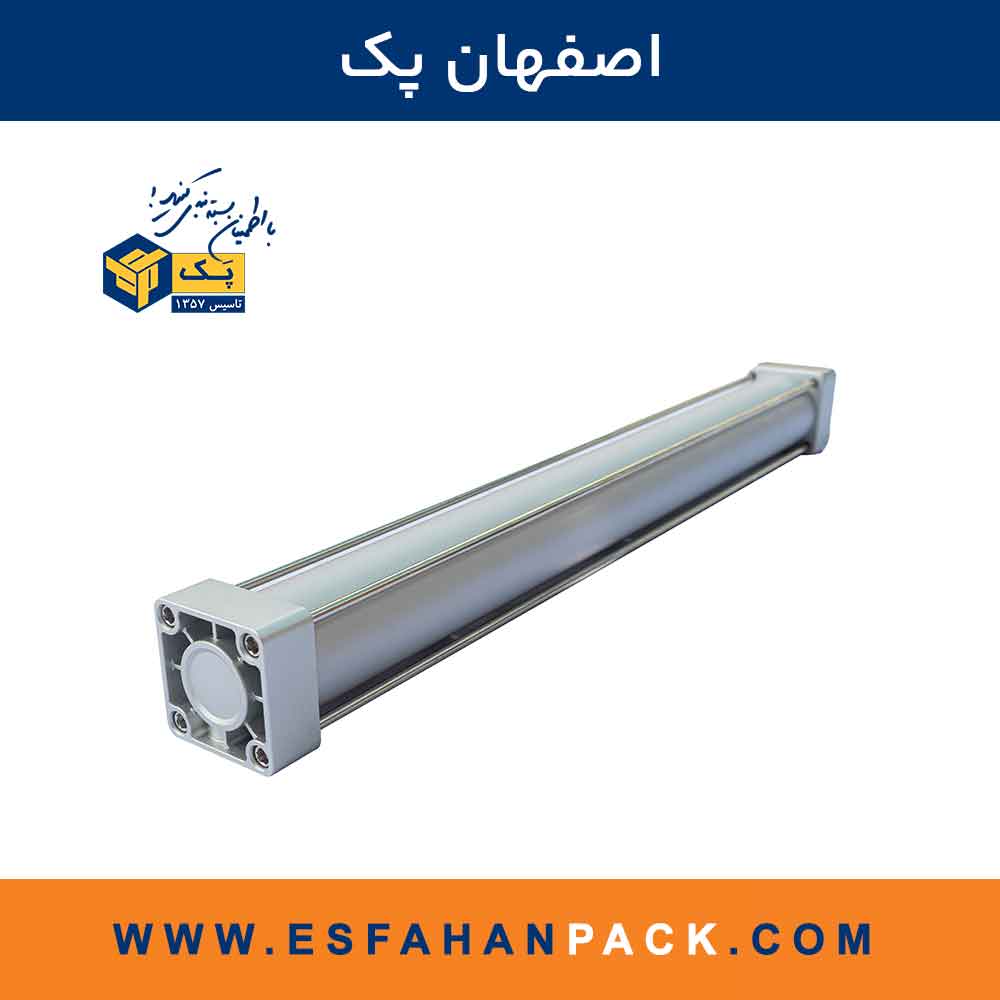

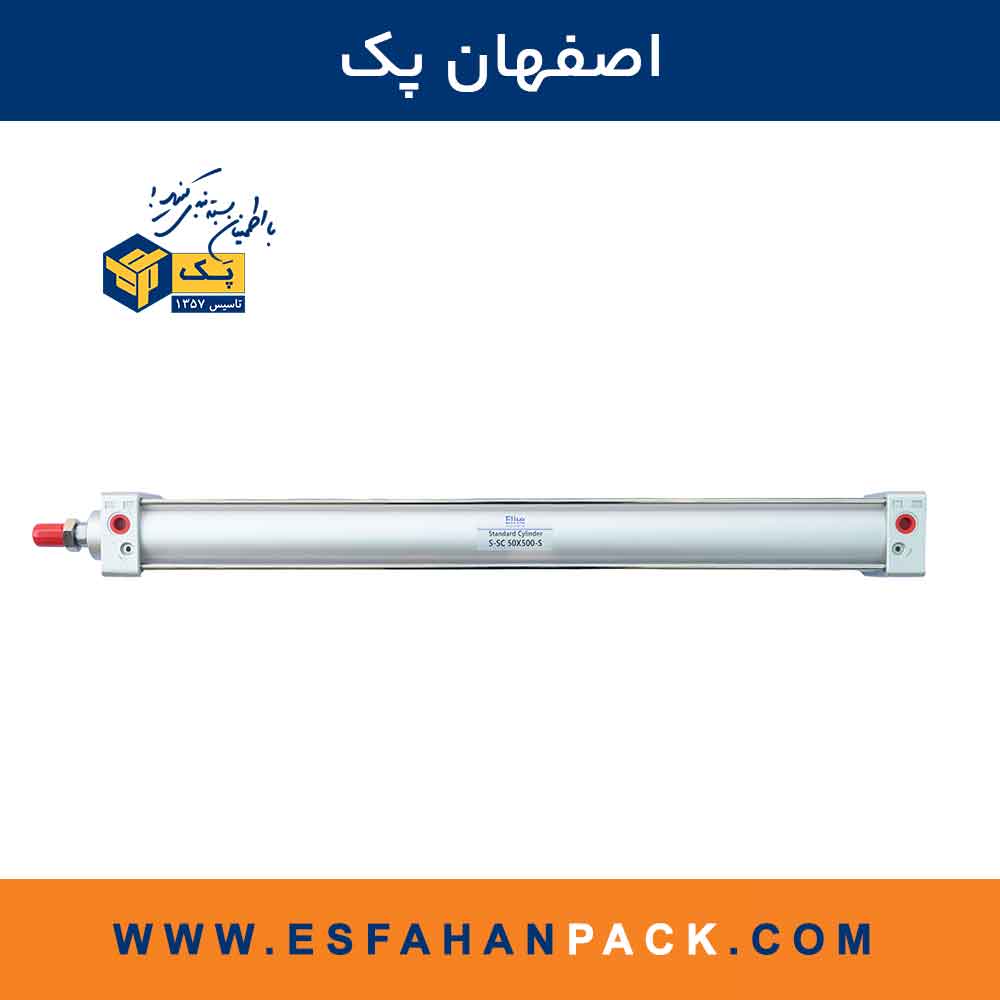

جک چهارگوش چینی مرغوب مدل SC 50x500 S یک جک پنوماتیک صنعتی برای حرکت خطی دقیق و قابل اعتماد است. قطر داخلی 50 میلی متر و کورس 500 میلی متر پوشش دهنده نیاز های طیف گسترده ای از خطوط بسته بندی، مونتاژ و جابجایی است. وجود مگنت داخلی روی پیستون باعث می شود جک با سنسور رید سوئیچ هماهنگ شود و تایید موقعیت در انتهای کورس یا میانه کورس به سادگی انجام شود. بدنه پروفیل چهارگوش آلومینیومی با یاتاقان بندی مناسب، استحکام و عمر کاری مطلوبی فراهم می کند و شفت فولاد کروم سخت در برابر سایش و کجی مقاوم است. این ترکیب برای شرایط کاری پیوسته و شیفت های طولانی گزینه ای اقتصادی و مطمئن به شمار می آید.
جک SC 50x500 S تعادل خوبی بین قدرت و دقت ایجاد می کند. قطر 50 میلی متر برای بیشتر وظایف فشار دهی، هدایت، توقف و جابجایی قطعات در رده متوسط کافی است و کورس بلند 500 میلی متر انعطاف طراحی شاسی را بالا می برد. ضربه گیر های قابل تنظیم به نرم شدن توقف کمک می کند و از انتقال شوک به فیکسچر و سنسور ها جلوگیری می کند. مغناطیسی بودن پیستون باعث می شود بتوانید با یک یا دو سنسور ساده، ورود به ناحیه، توقف دقیق و بین راهی را گزارش کنید و منطق کنترل را بدون هزینه های پیچیده پیاده سازی نمایید. قطعات مصرفی مانند پکینگ ها و اورینگ ها در بازار در دسترس هستند و سرویس دوره ای سریع انجام می شود.
در انتخاب جک پنوماتیک سه عامل اصلی را بررسی کنید. اول بار محوری و ضریب اصطکاک مکانیزم تا قطر مناسب تایید شود. برای قطر 50 معمول یک نیروی مفید مناسب در فشار های رایج به دست می آید ولی اگر بار ضربه دار یا زاویه دار است ضریب اطمینان بالاتر بگیرید. دوم سرعت مورد نیاز و دبی شیر و واحد مراقبت را بسنجید تا افت فشار در مسیر رخ ندهد. سوم دقت توقف و تکرار پذیری که با انتخاب سنسور مناسب و تنظیم ضربه گیر تامین می شود. اگر قطعه شما سنگین است یا بازوی بلند دارد، از ریل راهنما یا یاتاقان خارجی استفاده کنید تا بار های جانبی به بوش جک تحمیل نشود.
پیستون مغناطیسی با رید سوئیچ های استاندارد کار می کند. سنسور ها به صورت کشویی روی شیار یا براکت بدنه نصب می شوند. خروجی سنسور بسته به مدل می تواند PNP یا NPN و NO یا NC باشد. برای یکپارچه سازی ساده با PLC از خروجی های PNP استفاده کنید. کابل سنسور را از مسیر کابل قدرت دور نگه دارید و زمین تابلو را تمیز نگه دارید تا نویز کاهش یابد. منطق کنترلی رایج شامل تایید انتهای کورس برای صدور فرمان مرحله بعد، اینترلاک عدم همپوشانی حرکت ها و شمارش سیکل برای برنامه نگهداری است.
برای افزایش عمر آب بندی و بوش ها، از واحد مراقبت شامل فیلتر رطوبت گیر و تنظیم فشار استفاده کنید. ذرات و رطوبت می تواند موجب سایش زودرس پکینگ و خوردگی داخلی شود. فشار کاری را فقط تا حد لازم بالا ببرید زیرا فشار بیش از حد علاوه بر مصرف هوا، تنش مکانیکی را زیاد می کند. روان کاری سبک در برخی فرآیند ها مفید است اما اگر سیستم بدون روغن طراحی شده است ثبات این سیاست را حفظ کنید چون تغییر مداوم بین حالت روغنی و بدون روغن می تواند به آب بندی لطمه بزند.
هرگز جک را در برابر بار های جانبی بدون راهنمای مناسب به کار نبرید. از ضربه های ناگهانی و برخورد مکانیزم ها جلوگیری کنید و پیش از کار روی سیستم هوای فشرده، منبع را ایزوله و خط را تخلیه کنید. در محیط های مرطوب یا دارای شستشو از پوشش ضد پاشش روی سنسور و اتصالات استفاده کنید. برای جلوگیری از برخورد در انتهای کورس، علاوه بر ضربه گیر مکانیکی، در کنترل نرم افزاری نیز تاخیر های ایمن و شرایط توقف تعریف کنید.
براکت نصب جلویی و پشتی، مفصل سر شفت، سنسور های مغناطیسی با کابل مقاوم، اتصالات پنوماتیک با کیفیت و واحد مراقبت مناسب، اقلامی هستند که کیفیت عملکرد و طول عمر مجموعه را افزایش می دهند. پیشنهاد می شود پکینگ و اورینگ یدکی متناسب با سری تهیه شود تا در توقف های کوتاه بتوان سرویس سریع انجام داد. انتخاب شلنگ با قطر داخلی کافی و مسیر کوتاه تر به بهبود سرعت رفت و برگشت کمک می کند.
آیا این جک برای کار پیوسته مناسب است
بله با هوای فشرده خشک و فیلتر شده، تنظیم فشار صحیح و نگهداری دوره ای، کارکرد پیوسته قابل اطمینان است.
آیا می توان موقعیت های میانی را نیز تشخیص داد
بله با افزودن سنسور دوم و تنظیم محل آن روی بدنه، گزارش میانه کورس نیز ممکن است.
چه نوع سنسوری مناسب است
رید سوئیچ های مغناطیسی سازگار با بدنه چهارگوش و خروجی PNP برای اتصال ساده به PLC توصیه می شود.
در صورت وجود بار جانبی چه باید کرد
از ریل راهنما یا یاتاقان خارجی استفاده کنید تا بار های خمشی از روی شفت جک برداشته شود.
جک چهارگوش چینی مرغوب SC 50x500 S با قطر 50 میلی متر، کورس 500 میلی متر و پیستون مغناطیسی، یک انتخاب مطمئن و اقتصادی برای حرکت های خطی دقیق در خطوط بسته بندی، مونتاژ و انتقال است. استراکچر چهارگوش مقاوم، امکان تنظیم ضربه گیر، سازگاری با سنسور های مغناطیسی و سادگی سرویس، این مدل را به گزینه ای محبوب در پروژه های صنعتی تبدیل کرده است. با رعایت اصول سایزینگ، نصب مکانیکی صحیح، استفاده از هوای فشرده با کیفیت و اجرای نگهداری پیشگیرانه، این جک سال ها عملکرد پایدار و کم استهلاک ارائه می دهد و هزینه مالکیت سیستم را کاهش می دهد. پیش از ثبت سفارش، مشخصات سری درج شده روی بدنه را با نیاز های واقعی خط تطبیق دهید تا بهترین راندمان و طول عمر را به دست آورید.
