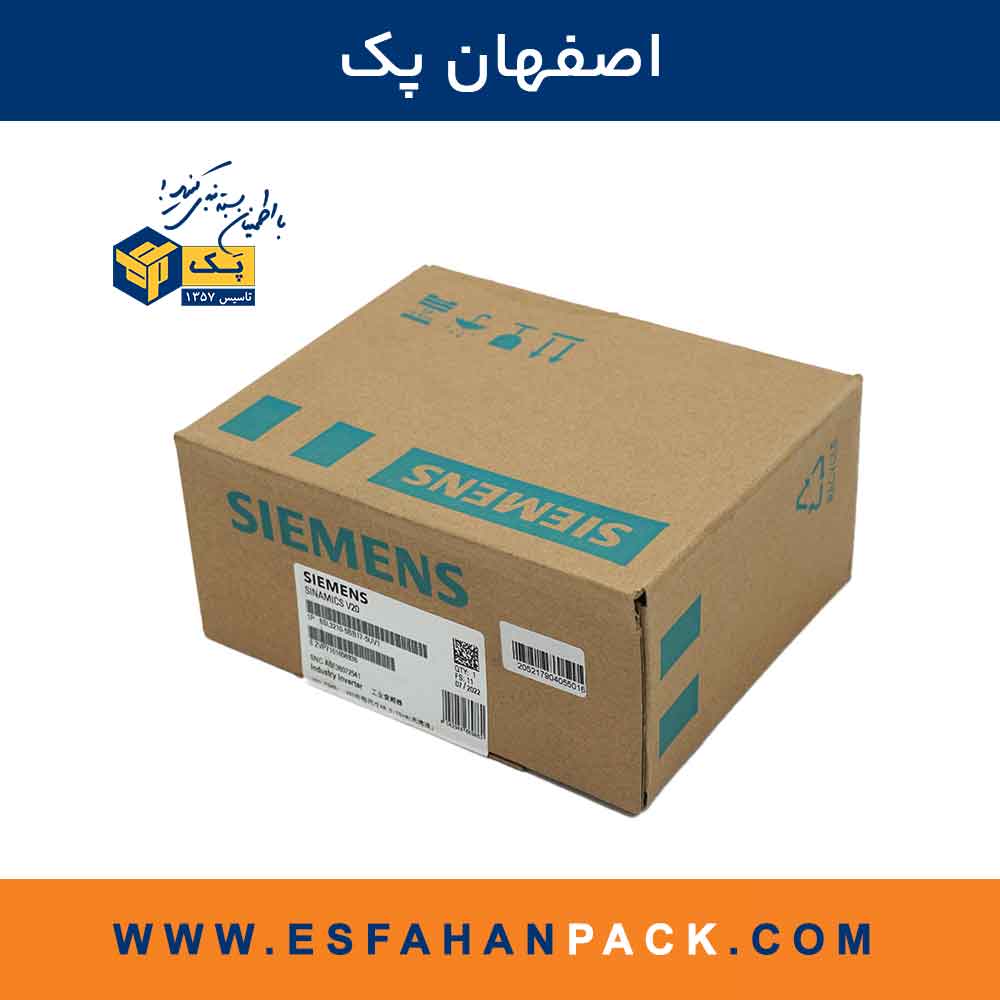

6SL3210-5BB17-5UV1 | اینورتر Siemens SINAMICS V20 ورودی تکفاز 230 ولت 0.75 کیلووات
اگر به دنبال یک اینورتر اقتصادی، ساده و قابل اعتماد برای راه اندازی موتورهای القایی هستید، مدل 6SL3210-5BB17-5UV1 از سری SINAMICS V20 یکی از انتخاب های استاندارد بازار است. این درایو با ورودی تکفاز 200 تا 240 ولت AC طراحی شده و توان نامی 0.75 کیلووات را پوشش می دهد. از مهم ترین مزیت های این مدل می توان به راه اندازی سریع، تنظیمات ساده، ابعاد فشرده، پشتیبانی از مدباس RTU و IO کامل اشاره کرد. بر اساس دیتاشیت رسمی زیمنس، این مدل توان تحمل اضافه بار 150 درصد به مدت 60 ثانیه را دارد و برای کاربردهای عمومی صنعتی و تاسیساتی کاملا مناسب است.
مشخصات الکتریکی کلیدی
- ورودی تکفاز 200 تا 240 ولت AC با فرکانس 47 تا 63 هرتز
- توان نامی خروجی: 0.75 کیلووات معادل 1 اسب بخار
- جریان نامی در حالت High Overload: حدود 4.2 آمپر
- تحمل اضافه بار: 150 درصد جریان نامی به مدت 60 ثانیه
- کلاس فیلتر داخلی: بدون فیلتر EMC داخلی (Unfiltered)
- این اطلاعات طبق صفحه محصول و دیتاشیت رسمی زیمنس ارائه شده است.
IO و ارتباطات
برای یک اینورتر اقتصادی، V20 امکانات کنترلی خوبی ارائه می کند:
- 4 ورودی دیجیتال، 2 خروجی دیجیتال
- 2 ورودی آنالوگ، 1 خروجی آنالوگ
- ارتباط سریال USS و Modbus RTU برای یکپارچه سازی با PLC و HMI
- این ترکیب IO باعث می شود در پروژه های ساده بدون نیاز به کارت اضافه، فرمان های پایه، انتخاب سرعت، اینچینگ، فوروارد و ریورس و ارسال سیگنال آنالوگ به راحتی پیاده سازی شود. مشخصات فوق در منابع فنی و صفحه های فروش تایید شده است.
محدوده فرکانس خروجی و عملکرد کنترلی
خروجی درایو محدوده فرکانس 0 تا 550 هرتز را پشتیبانی می کند. این دامنه برای کاربردهایی مثل فن و پمپ تا کاربردهای سبک موشن با سرعت بالا کافی است. کنترل به صورت V/f و سنسورلس وکتور اقتصادی در این خانواده قابل دستیابی است و برای بسیاری از ماشین ها کارایی لازم را فراهم می کند. مقدار فرکانس خروجی توسط مراجع معتبر فروشگاهی و اسناد زیمنس گزارش شده است.
ابعاد، وزن، نصب و درجه حفاظتی
این مدل در فریم FSAB عرضه می شود و ابعاد فشرده ای دارد:
- عرض 68 میلی متر
- ارتفاع 142 میلی متر
- عمق 127.8 میلی متر
- وزن تقریبی 0.9 کیلوگرم
- درجه حفاظتی IP20 (UL open type)
- طراحی باریک به شما اجازه می دهد چند درایو را به صورت ساید بای ساید در تابلو نصب کنید. اطلاعات ابعادی و وزن از دیتاشیت های رسمی استخراج شده است.
شرایط محیطی و کابل موتور
شرایط کاری برای محیط صنعتی در نظر گرفته شده است. در نسخه های عمومی، دمای کاری تا 60 درجه سانتی گراد با رعایت دریتینگ قابل تحمل است. طول کابل موتور طبق دیتاشیت تا 25 متر برای کابل شیلد دار و تا 50 متر برای کابل بدون شیلد ذکر شده است. این مقادیر برای طراحی تابلو و انتخاب کابل بسیار مهم هستند.
کاربردهای پیشنهادی
- فن، هواساز، اگزاست فن با پروفایل گشتاور مجذوری
- پمپ های سانتریفیوژ آب و سیالات سبک
- نوار نقاله های سبک، فیدر و دستگاه های بسته بندی عمومی
- میکسرهای کوچک، همزن ها و تجهیزات خدمات تاسیساتی
- در این سناریوها، تحمل اضافه بار 150 درصد در استارت و شوک بار کمک می کند موتور راحت تر راه بیفتد و از تریپ های ناخواسته جلوگیری شود.
چرا SINAMICS V20 0.75 کیلووات؟
- سادگی راه اندازی: منوی راه اندازی سریع و پارامترهای کم تعداد باعث می شود بدون آموزش سنگین، درایو را راه بیندازید. مستندات Getting Started زیمنس روی همین موضوع تاکید دارد.
- سازگاری صنعتی: پشتیبانی از Modbus RTU و USS امکان اتصال سریع به اکثر PLC ها و HMI ها را فراهم می کند.
- ابعاد فشرده و جانمایی آسان: عرض 68 میلی متر برای تابلوهای باریک ایده آل است و چیدمان چندگانه را ساده می کند.
- قابلیت اطمینان برند زیمنس: سری V20 سال هاست در خطوط تولید، تهویه و تاسیسات استفاده می شود و زنجیره تامین قطعات یدکی گسترده ای دارد. (نکات عمومی برند)
- قیمت رقابتی و TCO پایین: به دلیل ساده بودن سخت افزار و عدم نیاز به کارت های توسعه در اکثر پروژه های عمومی، هزینه مالکیت پایین باقی می ماند. (تحلیل عمومی مبتنی بر ویژگی های سری V20)
نکات نصب و بهره برداری
- به دلیل IP20 بودن، نصب در تابلو و رعایت تهویه مناسب الزامی است. فاصله های کناری و بالا و پایین را طبق راهنمای زیمنس رعایت کنید تا جریان هوای خنک کننده محدود نشود.
- برای کاهش نویز و افزایش ایمنی، از ارت صحیح و کابل موتور با شیلد مناسب استفاده کنید. طول کابل را مطابق محدوده های مجاز در نظر بگیرید.
- اگر نیاز به فیلتر EMC دارید، از فیلتر خط بیرونی کلاس مناسب استفاده کنید چون این مدل به صورت Unfiltered عرضه می شود.
- پارامترهای حفاظتی مثل جریان ماکزیمم موتور، زمان شتاب و کاهش سرعت را بر اساس پلاک موتور و شرایط مکانیکی تنظیم کنید. جزئیات در دستورالعمل بهره برداری آمده است.
جمع بندی فنی
مدل 6SL3210-5BB17-5UV1 از خانواده SINAMICS V20 یک اینورتر تکفاز 230 ولت با توان 0.75 کیلووات است که IO کامل، ارتباط Modbus RTU و USS، محدوده فرکانس تا 550 هرتز، ابعاد فشرده و تحمل اضافه بار 150 درصد را ارائه می دهد. برای پروژه هایی که سادگی، سرعت راه اندازی و هزینه مناسب اهمیت دارد، این گزینه انتخاب منطقی و مطمئن است. مشخصات کلیدی فوق طبق منابع رسمی زیمنس و عرضه کنندگان معتبر تایید شده اند.
چک لیست سریع مشخصات
- ورودی: 1 فاز 200 تا 240 VAC
- خروجی: 0.75 کیلووات، 4.2 آمپر، 0 تا 550 هرتز
- اضافه بار: 150 درصد به مدت 60 ثانیه
- IO: 4DI، 2DO، 2AI، 1AO
- ارتباط: Modbus RTU و USS
- فریم و ابعاد: FSAB، 68×142×127.8 میلی متر، حدود 0.9 کیلوگرم
- حفاظت: IP20، نصب داخل تابلو
- منابع: دیتاشیت و صفحات رسمی محصول زیمنس و توزیع کنندگان معتبر
